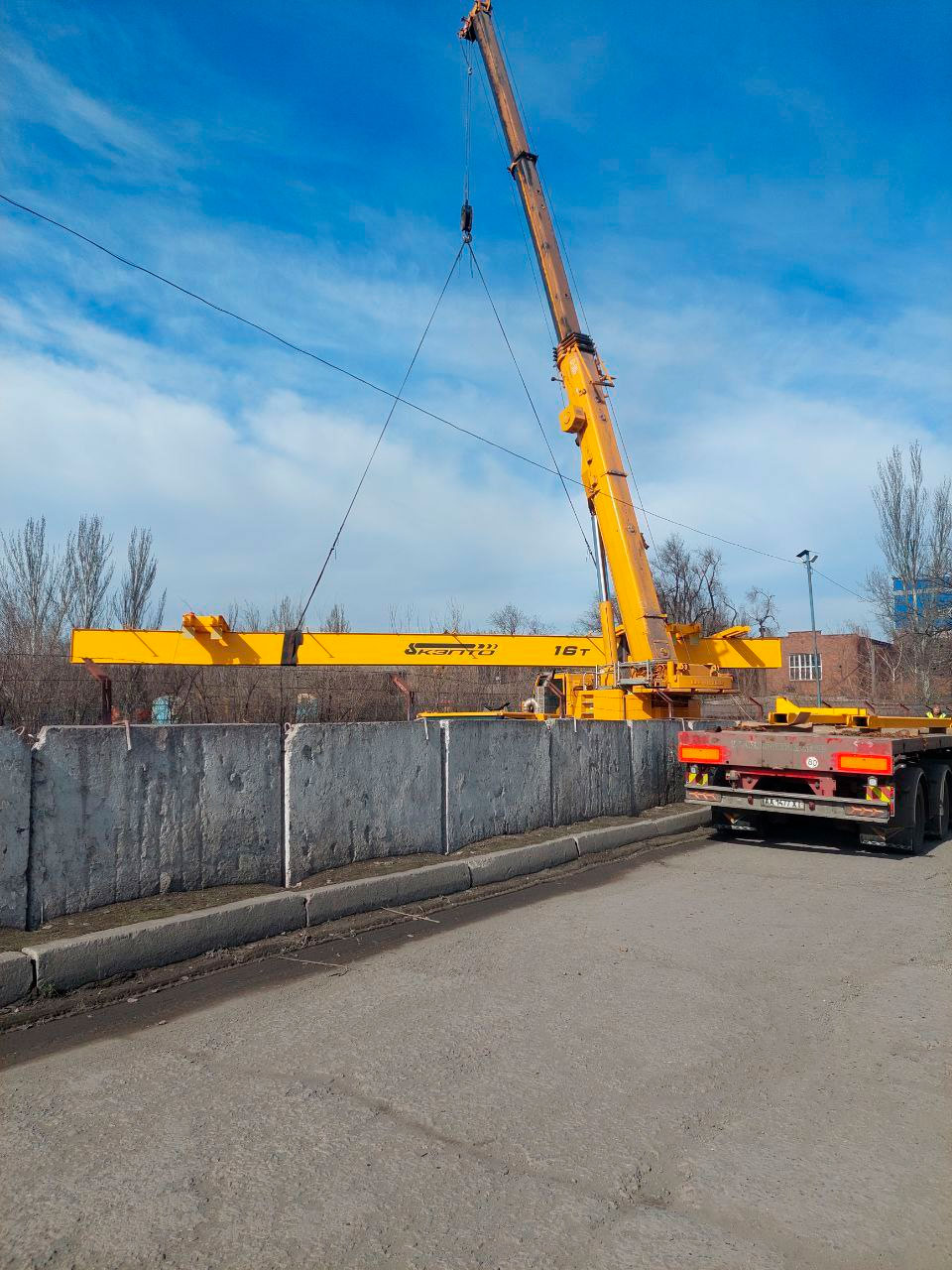

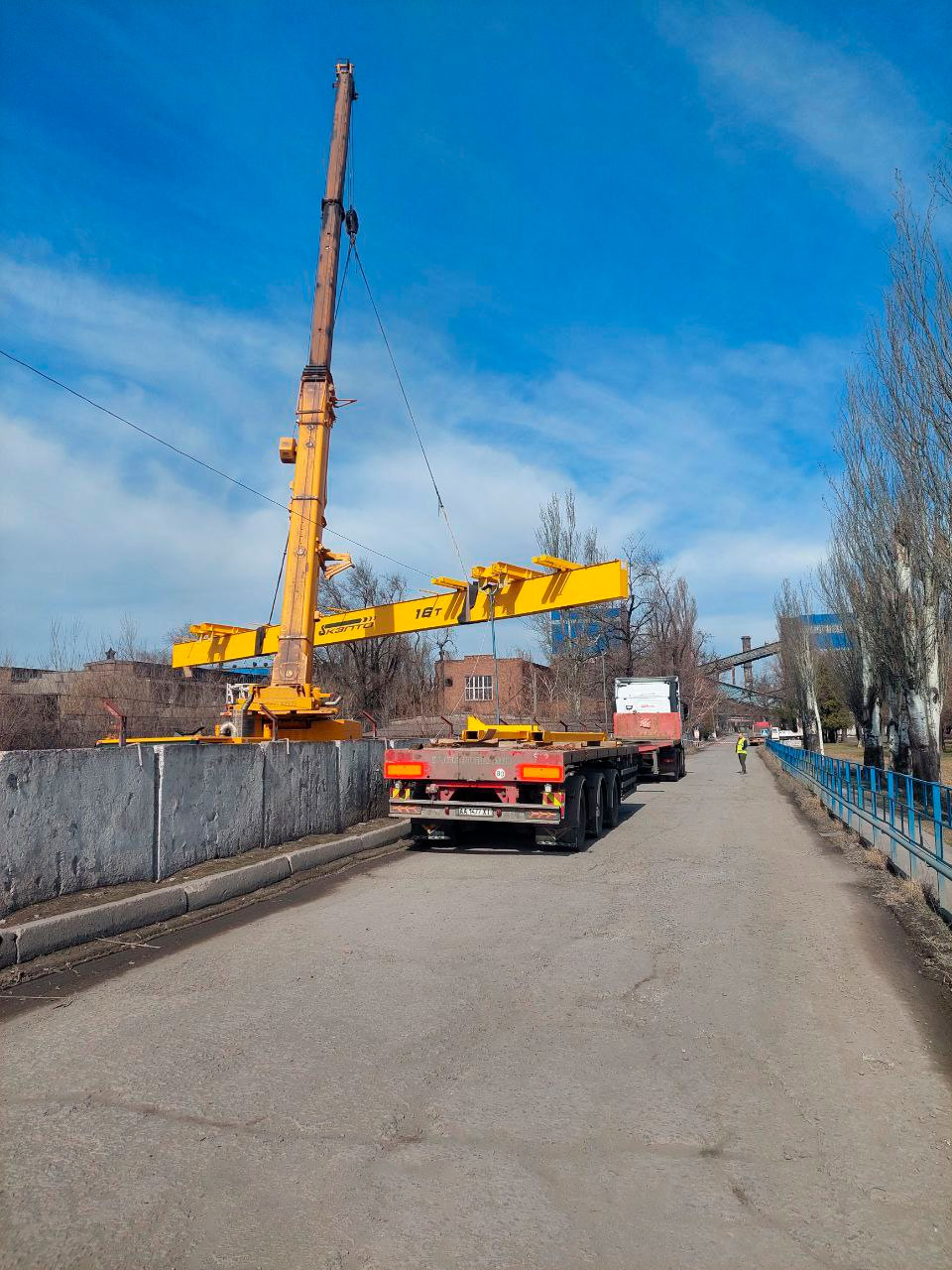

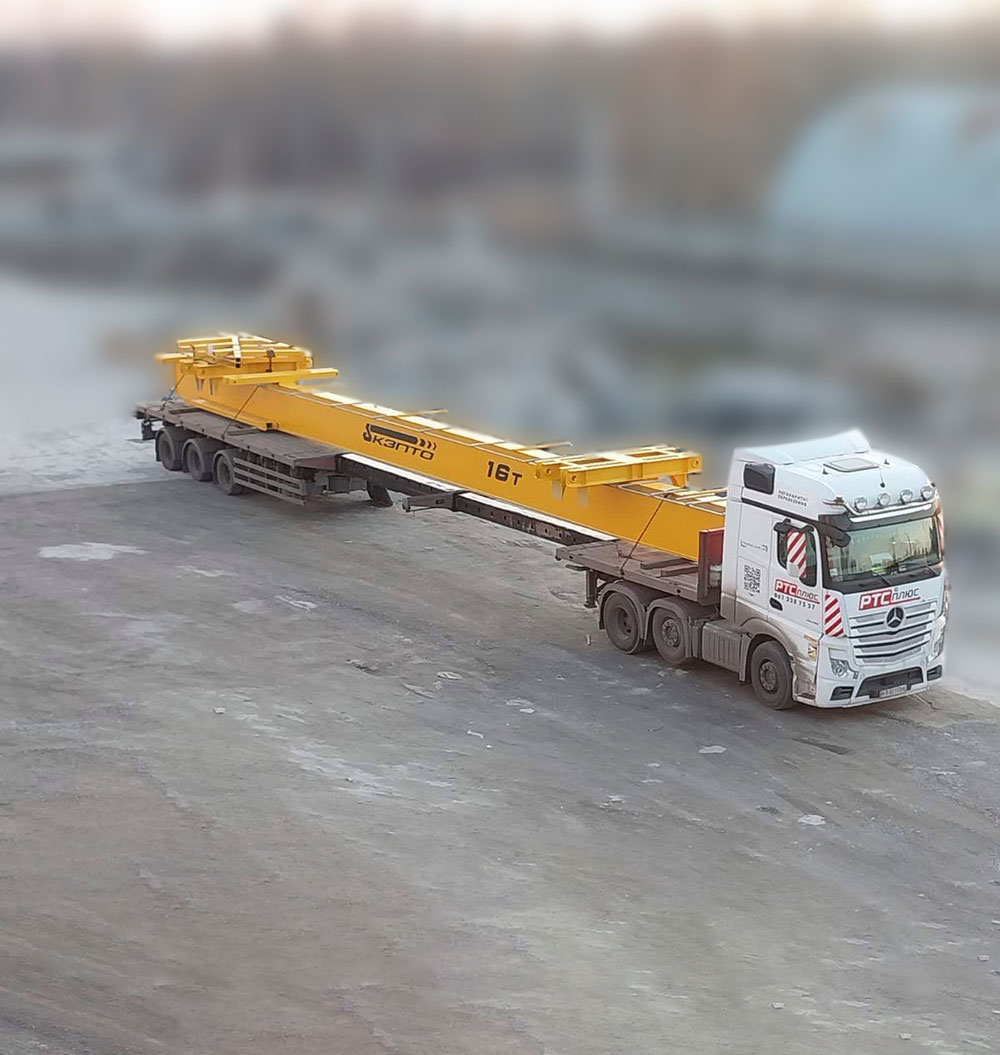

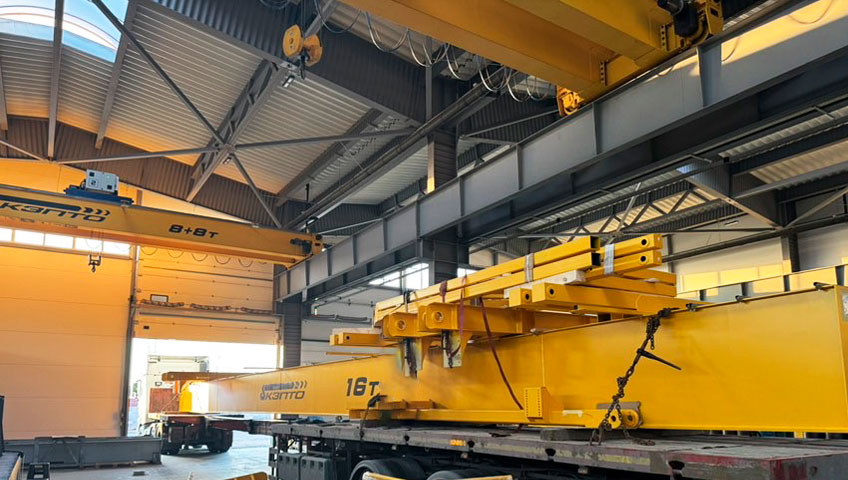

Київський завод ПТО відвантажив черговий козловий кран типу КК-16,0-22,0-16,0-8,0-А5 для одного з найбільших підприємств гірничо-металургійного комплексу України – ПрАТ «АрселорМіттал Кривий Ріг».
Призначення козлового крана
Козловий кран передбачається для виконання комплексу вантажно-розвантажувальних і ремонтно-монтажних операцій у межах виробничої дільниці підприємства. Основні функціональні задачі крана:
- Складування металопрокату та запасних частин до технологічного обладнання, з можливістю точного розміщення вантажів на відкритому або напівзакритому майданчику.
- Обслуговування дільниці ремонту металоконструкцій, включаючи переміщення великогабаритних елементів, зварних вузлів, балок, колон тощо.
- Приймання, переміщення та обробка спеціального обладнання, що надходить у ремонт: зокрема, важких агрегатів типу живильників, проходів, приводних станцій, інших нестандартних вузлів.
- Розвантаження та завантаження автотранспорту, з урахуванням змінної номенклатури вантажів – як сировинного (металопрокат), так і ремонтного (машини, обладнання).
Основні технічні характеристики крана
- Вантажопідйомність: 16,0 т;
- Проліт (прогін): 16,0 м;
- Консолі: 3,0 + 3,0 м;
- Висота підйому (макс. та експлуатаційна): 8,0 м;
- Режим роботи крана: A5 за ISO 4301;
- Режим роботи механізмів: 2m/M5 за FEM 9.511 / ISO 4301;
- Довжина шляху пересування: 84,0 м;
- Швидкість підйому:
- з вантажем – 4,0 м/хв;
- без вантажу – 6,0 м/хв;
- Швидкість пересування таля:
- з вантажем – 20,0 м/хв;
- без вантажу – 30,0 м/хв;
- Швидкість пересування крана:
- з вантажем – 30,0 м/хв;
- без вантажу – 45,0 м/хв;
- Температурний режим: від -40 до +40 °C;
- Кліматичне виконання: У1;
- Ступінь захисту: IP65;
- Виконання: загальнопромислове.
Додаткове технічне оснащення
Підіймання вантажу виконується талью типу M болгарського виробництва з частотним регулюванням. Пересування крана реалізовано за допомогою мотор-редукторів із асинхронними двигунами з короткозамкнутим ротором. Струмопідведення до талі реалізовано кабельною системою типу Festoon, а до самого крана – моторизованим кабельним барабаном з полімагнетичним зачепленням у антивандальному виконанні.
Керування здійснюється з ергономічної кабіни закритого типу, а також зі стаціонарного пульта, розміщеного на опорі крана. Кабіна обладнана антивібраційним кріслом з регулюванням по висоті та відкидною спинкою, системами вентиляції й кондиціювання, освітленням, склоочисником, склоомивачем, аптечкою, вогнегасником, конвертором та джойстиковим керуванням. Вхід у кабіну захищено замком 3-го рівня безпеки.
Електрообладнання виконане на базі компонентів Schneider Electric. Усі основні механізми оснащені частотними перетворювачами для забезпечення плавності ходу, точності та енергоефективності.
Додатково у комплект постачання включено комплект ЗІП, а також захисні кожухи для електроприводів таля та механізмів пересування – для роботи в умовах відкритого повітря.
Системи безпеки
Комплекс систем безпеки включає кінцеві вимикачі на всі напрямки руху, обмежувач вантажопідйомності, анемометр, протиугінні пристрої, аварійне зупинення, ключ-марку, термозахист електродвигуна підіймання, реле контролю фаз, головний контактор, а також захист від пониженої напруги та перевищення струму. Робоча зона обладнана світловою та звуковою сигналізацією, а також LED-освітленням.
Рішення під ваші задачі
Київський завод ПТО продовжує забезпечувати гірничо-металургійний комплекс України надійними рішеннями в галузі вантажопідіймального обладнання. Ми проєктуємо та виготовляємо кранове обладнання, яке точно відповідає вимогам і умовам експлуатації вашого виробництва.
Звертайтесь до нашої команди – ми підготуємо технічне рішення під вашу задачу, незалежно від складності умов або типу вантажу.
